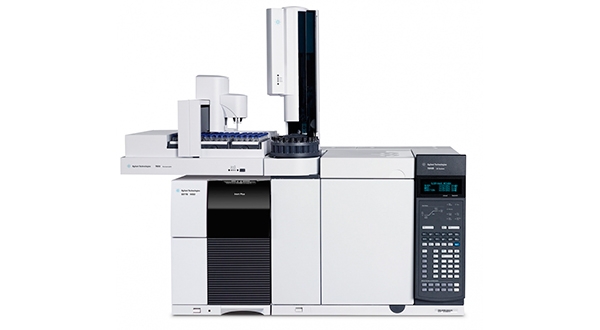

Газовый хроматограф Agilent 7890B с квадрупольным масс-селективным детектором 5977B (анализатор синтетических каннабиноидов в биологических объектах).

Газовый хроматограф Agilent 7890B с квадрупольным масс-селективным детектором 5977B (анализатор синтетических каннабиноидов в биологических объектах).

- оптимальный вариант газового хроматографа - анализатора наркотических веществ, в соответствии со стандартом оснащения химико-токсикологической лаборатории наркологического диспансера (наркологической больницы) согласно приложению № 2 к приказу Министерства здравоохранения РФ от 30 декабря 2015 г. № 1034н «Об утверждении Порядка оказания медицинской помощи по профилю «психиатрия-наркология» и Порядка диспансерного наблюдения за лицами с психическими расстройствами и (или) расстройствами поведения, связанными с употреблением психоактивных веществ” - и сильнодействующих лекарственных средств.

Комплект оборудования включает: газовый хроматограф модели анализатор наркотических 7890B производства Agilent Technologies (США) с квадрупольным масс-селективным детектором 5977B производства Agilent Technologies c диффузионным насосом; управляющий компьютер; программное обеспечение для управления прибором, обработки и хранения результатов анализа MassHunter; библиотеку масс-спектров NIST 2014; уникальную библиотеку масс-спектров и индексов хроматографического удерживания EKBDRUGS 17.1, систему автоматического ввода образцов (автосамплер) на 16 виал, комплект расходных материалов, пусконаладочные работы и постановку методики определения синтетических каннабиноидов в биологических объектах.

Источник бесперебойного питания приобретается отдельно.

Анализатор обеспечивает отличные технические характеристики: чувствительность (соотношение сигнал/шум) - 550:1, предел детектирования прибора (IDL) - 24 фг, диапазон масс - 1.6...1050 а.е.м, cкорость сканирования - 12500 а.е.м./сек, воспроизводимость времени удерживания - 0.0008 мин, максимальную скорость нагрева термостата колонок - 120°С/мин, рабочую температура термостата колонок - 450°С.

В комплекте поставки - квадрупольный масс-селективным детектор с уникальным позолоченным гиперболическим кварцевым квадруполем. Кварцевый монолит гарантирует идеально ровную поверхность гиперболических стержней квадруполя в течение всего срока службы детектора, так как позолоченные поверхности остаются чистыми и не требуют обслуживания, что снижает стоимость обслуживания и издержек в течении срока работы оборудования.

Регистрационное удостоверение Федеральной службы по надзору в сфере здравоохранения и социального развития ФСЗ №2008/03277.

В разделе опционально указаны дополнительные компоненты, котороые могут понадобиться для пуско-наладочных работ или расширения производительности предлагаемой системы

В разделе примечания указаны дополнительные компоненты, котороые могут понадобиться для постановки методики (приобретается опционально).

Приборы Agilent и программные средства ChemStation, MassHunter являются самыми популярными инструментами для токсикологического анализа как в России, так и в большинстве стран мира, являясь «де-факто» cтандартом в отрасли. На протяжении более 40 лет Agilent Technologies специализируется на разработке хроматографических систем, обладает рядом уникальных технологий и патентов и инвестирует в новые разработки значительную часть средств. За последние 30 лет реализовано свыше 50 000 систем Agilent Technologies с квадрупольным масс-селективным детектором по всему миру. Данное оборудование на сегодняшний установлено практически в каждой ХТЛ ОНД, БСМЭ, ПНБ РФ.

Вместе с оборудованием предоставляется: руководство по эксплуатации; копия сертификата Госстандарта России об утверждении средств измерений и методика поверки; cвидетельство о поверке; копия декларации о соответствии требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; регистрационное удостоверение Федеральной службы по надзору в сфере здравоохранения и социального развития.

Рекомендуемая комплектность:

ном	катал номер	#	описание	кол
1	G3440B		Газовый хроматограф Agilent 7890B Agilent 7890B Series GC Custom. includes LAN interface, 7693 interface ,20-ramp oven programming, 6 heated zones, 2 analog out, keyboard and display pressure setpoints to 0.001psi (0-99 psi)	1
2	G3440B	112	Испаритель для работы с капиллярными колонками c делением/без деления потоков Capillary S/SL inlet with EPC	1
3	G3440B	201	Интерфейс для подключения масс-спектрометра Mass Spectrometer Detector Interface	1
4	G4513A		Автоинжектор с каруселью на 16 образцов 7693A Autoinjector	1
5	G7076BA		Масс-селективный детектор 5977B с источником ионизации электронным ударом (EI), 5977B EI MSD Bundle	1
6	G7076BA	001	Диффузионный насос масс-селективного детектора Diffusion Pump	1
7	G7076BA	220	Драйвер Add ChemStation DA w/ CS Fam	1
8	G1033B		Библиотека масс-спектров NIST 2017 MS Library Bundle includes EI library of 307K spectra of 267K compounds plus GC retention indices for over 82K compounds	1
9	EKBDRUGS		Уникальная библиотека масс-спектров и индексов хроматографического удерживания EKBDRUGS 17.1, содержит 2300 спектров 874 соединений (наркотические средства, психотропные вещества, новые психоактивные соединения, дериваты). Преставлена в форматах ПО ChemStation (L), AMDIS и NIST MS Search. Утверждена Федеральным межведомственным координационно-методическим советом по судебной экспертизе и экспертным исследованиям. Версия 2017 года.	1
10	LABTOX LPD		Комплект для пробоподготовки на наличие лекарственных наркотических, психотропных веществ и пестицидов методом ГХ-МС согласно методике анализа органов и тканей ГБУЗ «Челябинское областное бюро судебно-медицинской экспертизы» от 2016 года	1
11	19091S-433UI		Колонка капиллярная HP-5MS Ultra Inert 30m, 0.25mm, 0.25um	1
12	19199M		Набор для подключения газовых линий к хроматографу, включая инструменты и жидкость для поиска утечек Install Kit for GCs w/out Gas Purifiers	1
13	RMSH-2		Ловушка для удаления влаги, масел и кислорода из газа — носителя Big Universal Trap, 1/8inch fttgs,Helium	1
14	5182-0867		Виалы, 2 мл, бесцветные с полем для записи, с винтовыми крышками и септами в сборе (в контейнере), 500 шт/уп. септа: ПТФЭ/красный силикон; крышка: синяя., Clear screw cap vials, write-on-spot, blue caps with PTFE/red rubber septa 500 each in plastic storage box.	1
15	5181-3377		Стеклянные плоскодонные вставки для виал с широким горлом, 400 мкл, 500 шт/уп Vial insert, 400 uL, glass, flat bottom, 500/pk	1
16	5183-4332		Универсальные прозрачные флаконы для проб и хранения с открытым верхом, в комплекте, 12 мл, 19 x 65 мм, размер крышки 15-425. 100 шт./уп., Storage vial kit, 12 mL, 19 x 65 clear vial, 15-425 open, PTFE/silicone septum, 100/pk	1
17	5183-4448		Виалы прозрачные 4 мл (15x45 мм), 100 шт/уп Screw top vial, 4 mL, 15 x 45 mm, clear, 100/pk	1
18	5183-4461		Крышки 13 x 425, чёрные, для 4 мл флаконов, 100 шт/уп, Black cap,13-425 open screw top, 100PK Black cap, 13-425 open screw top for 4ml, screw top vials, 100/PK.	1
19	5183-4712		Лайнер-вставка для испарителя с кварцевой ватой, с делителем потока, 5 шт., Liner,general purpose split/splitless, taper,glasswool,deac 5/PK	1
20	5181-1267		Шприц на 10 мкл для автосамплера, Syringe, 10ul tapered, FN 23-26s/42/HP	2
21	5183-4757		Набор запасных септ для испарителя, 100 шт. Septa Non-Stick BTO Inlet 11mm 50 pk	1
22	05988-20066		Гайка для интерфейса МСД Column Nut for MS interface	1
23	5020-8292		Гайка для испарителя Column nut, Finger tight , cap columns	1
24	5181-3323		Феррулы веспел-графит, 10 шт/уп, Ferrule, 0.4mm VG 0.1-0.25 col 10/PK	1
25	6040-0834		Масло для форвакуумного насоса Rough pump fluid, Inland 45, 1.06 qt	1
26	6040-0809		Масло для диффузионного насоса Santovac 5P Ultra 18.5ml	1
27	G7005-60061		Запасной катод для источника ионизации Filament,high temperature EI for GCMS	1
28	5188-5348		Октафторнафталин для проверки чувствительности МСД OFN EI Checkout standard 1 pg/uL	1
29	05971-60571		Перфтортрибутиламин для калибровки шкалы масс МСД Perfluorotributylamine (PFTBA) GC/MS std	1
30	INST		Пуско-наладочные работы	1
			Итого, стоимость долларов США
			Итого, стоимость в рублях

Дополнительные опции: методики, электрика, газы, редукторы

ном	катал номер	#	описание	кол
31	MET		Постановка методики определения синтетических каннабиноидов в биологических объектах *(настоятельно рекомендуется прописать в спецификации, иначе будет затруднительно проводить анализы)*	1
32	UPS		Источник бесперебойного питания Eaton Powerware 9130 5000 BA c комплектом для присоединения к Agilent	1
33	BAT		Батарейный модуль Eaton 9130 EBM 5000/6000 для ИБП Eaton Powerware 9130 5000 BA	1
33	FMD		Редуктор баллоный FMD32014 BCF14 DIN9 CL1/8SS	1
33	BAT		Баллон с гелием, М-60, 40 литров, отгрузка склад г Москва *(доставка и перевозка до заказчика в другом регионе оплачивается отдельно!)*	1

Дополнительные опции: устройства улучшения производительности системы

ном	катал номер	#	описание	кол
36	G4567A		Автосамплер для ввода жидких проб на 50 образцов 7650 ALS 50 Vial Automatic Liquid Sampler *(вместо автосамплера на 16 виал)*	1
37	G4514A		Трей на 150 образцов 7693 Tray, 150 vial includes three removable 50-vial racks and GC mounting bracket. 50% higher sample capacity than G2614A. (работает только вместе с автосамплером на 16 виал)	1
38	G7076BA	002	Опция турбомолекулярный насос масс-селективного детектора Turbo Pump *(вместо диффузионного насоса!)*	1
39	G7077BA		Улучшенный по основным характеристикам масс-селективный детектор 5977B (модель G7077BA) с инертным источником ионизации электронным ударом и экстракционной линзой и турбомолекулярным насосом 5977B Inert Plus MSD Turbo EI Bundle with Extractor EI Source and Data System (Software, PC and Monitor), and additional G1710FA Data License. (вместо базовой модели 5977B (G7076BA) (лучше чувствительность и предел обнаружения)	1
40	G7077BA	010	Устройство автоматической очистки ионного источника для G7077BA JetClean Self-cleaning ion source option. Allows automated ion source cleaning. The JetClean option is not compatible with oil free pumps. (позволяет реже проводить сервисное обслуживание)	1

Дополнительные опции: Библиотеки масс-спектров и наборы

ном	катал номер	#	описание	кол
41	G1035F		Библиотеки масс-спектров NIST 17 и Wiley 11, Wiley 11th with NIST 2017 MS Library includes combined Wiley and NIST Libraries on both NIST and Agilent format plus NIST MS Search and AMDIS applications.	1
42	G1039E		Библиотека спектров Maurer/Pfleger/Weber MS Library 2016. Contains 10,430 mass spec data sets of Drugs, Poisons, Pesticides, Pollutants and their Metabolites. Includes CD-ROM and print volumes.	1
43	MSDD2017		Библиотека спектров Roesner 2017. Mass Spectra of Designer Drugs 2017 features 25,114 mass spectra and 19,665 unique compounds predominantly classified as novel psychoactive substances (NPS). The rapid development of these drugs poses serious challenges to current policies, procedures, and methods for detection and identification of these substances.	1

Важные примечания:

- Перед проведением пусконаладочных работ у конечного пользователя должно быть готово в лаборатории:

Мебель (стол или опорная поверхность) для размещения оборудования

Вытяжная система (вытяжка) или система вентиляции

Стабильное электропитание 220-240В (без дрейфа, флуктуаций и бросков напряжения), имеется надежное заземление

Электрические розетки, заземленные, на одной фазе

Имеется газовая линия или баллон с гелием, чистотой не менее 99,9995% для использования в качестве газа-носителя.
Имеется газовый редуктор или иное устройство для понижения давления газа или газовой смеси на выходе из баллона/газовой линии

Телефон для соединения с сервисной службой

- В случае если в лаборатории невозможно гарантировать стабильное электропитание 220-240В и могут иметь место дрейф, флуктуации, броски напряжения, отключения электропитания настоятельно рекомендуется приобрести источник бесперебойного питания мощностью не менее 5000ВА любого известного производителя ― APC, Eaton, Ippon и др. Использование ИБП позволит защитить электронные платы оборудования в случае скачка напряжения или отключения электричества.

Для постановки методики определения синтетических каннабиноидов в спецификации содержатся все необходимые расходные материалы Agilent. Однако у заказчика должно быть стандартное общелабораторное оборудование, необходимое для пробоподготовки образцов:

- Центрифуга c ротором с лунками диаметром 20 мм или больше

- Лабораторный шейкер

- Весы с точностью не менее 0,0001 г.

- Сухожаровый шкаф типа Binder FD-115 или аналог

- УЗИ мойка

- Химические реактивы (этилацетат, хч, эфир диэтиловый, хч, метилен хлористый, хч, изопропанол, хч и др)

Как правило, указанное оборудование или аналоги уже имеется в химических и аналитических лабораториях, однако в случае его отсутствия требуется приобретение.
