Внутривенное лазерное облучение крови (ВЛОК) является в современной медицине одним из способов высокоэффективного воздействия низкоинтенсивного лазерного излучения на организм человека, успешно используется в таких областях медицины, как кардиология, пульмонология, эндокринология, гастроэнтерология, гинекология, урология, дерматология, косметология и других. Универсальность и эффективность этого метода лечения способствуют применению ВЛОК как самостоятельно, так и в комплексе с другими методами лечения.
Долгое время в качестве аппаратного обеспечения ВЛОК успешно применялись гелий-неоновые лазеры с длиной волны излучения 0,633 мкм. Однако дороговизна таких устройств, недолговечность источников излучения и большие габариты и масса приборов не позволили широко использовать метод в лечебной практике. В 1995 году впервые стали проводиться исследования по применению полупроводниковых лазеров с длиной волны 0,635 мкм в качестве недорогой и надежной замены гелий-неоновым. Тогда же был создан аппарат «Мулат». А в 2005 году была разработана и запущена в серийное производство обновленная, модернизированная и улучшенная версия этого аппарата – прибор «Матрикс-ВЛОК». Диапазон излучения лазера – 0,635 мкм – область красного цвета – является, как не раз доказано, максимально эффективным при ВЛОК. Малые габариты и масса аппарата «Матрикс-ВЛОК» позволяют применять его как непосредственно в палатах для больных с ограниченной подвижностью, так и у пациента на дому.

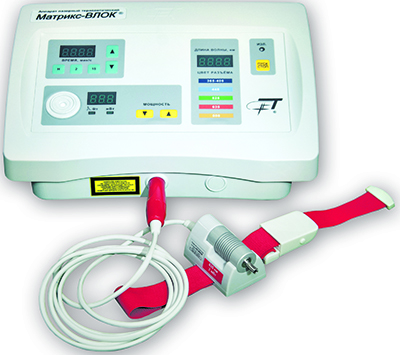

Описание аппарата «Матрикс-ВЛОК»
1. Аппарат "Матрикс-ВЛОК" предназначен для внутрисосудистого лазерного облучения крови (ВЛОК) излучением красного диапазона длин волн. Источником излучения является полупроводниковый лазер с длиной волны 0,63 мкм, который установлен в выносном излучателе. При проведении процедуры ВЛОК используются стерильные одноразовые световоды ОС-2 (КИВЛ-01) с иглой, которые подключаются к специальному разъему излучателя. Предусмотрена плавная регулировка и цифровой контроль мощности излучения. Аппарат имеет автоматический таймер и цифровую индикацию продолжительности процедуры.
С аппаратом поставляются методические рекомендации и 10 одноразовых световодов КИВЛ-01 по ТУ 9444-005-72085060-2008.
| Технические характеристики | |
| Режим излучения | Непрерывный |
| Тип лазера | Полупроводниковый |
| Длина волны излучения, мкм | 0,63 |
| Мощность излучения, мВт, не менее | 4,5 или 30 |
| Мощность излучения на выходе световода ОС-2, мВт, не менее | 1,5 или 15 |
| Режим задания времени экспозиции | Автоматический |
| Время экспозиции, мин | 1…10, шаг 1мин |
| 10…40, шаг 5 мин | |
| Электропитание | |
| напряжение, В | 220 ± 22 |
| частота, Гц | 50 ± 0.5 |
| Максимальная потребляемая мощность, ВА | 10 |
| Время установления рабочего режима, с, не более | 4 |
| Диапазон рабочих температур, °С | -10 ... +35 |
| Габаритные размеры, мм | 210 х 180 х 100 |
| Масса, кг | 2 |
Гарантия на аппарат «Матрикс-ВЛОК» – 2,5 года со дня продажи.
2. Лазерные и матричные излучающие готовки к аппарату "Матрикс-ВЛОК"
Например, при покупке излучающей головки КЛ-ВЛОК - 365 врач сможет проводить не только процедуру ВЛОК красным лазером, но и УФО (ультрафиолетовое облучение крови).
С помощью дополнительных излучающих головок возможно не только проведение процедур внутривенного лазерного освечивания крови (ВЛОК) при использовании специализированных одноразовых стерильных световодов с иглой КИВЛ-01 по ТУ 9444-005-72085060-2008, но и других методик лазерной терапии: наружное освечивание, неинвазивное (чрескожное) лазерное освечивание крови (НЛОК), акупунктура, на проекцию внутренних органов, паравертебрально, внутриполостное освечивание и пр.
Аппарат имеет цифровую индикацию длины волны лазерного излучения.
Удобный и надежный "пальчиковый" разъем, цвет разъёмов и ремешков крепления для головок типа КЛ-ВЛОК соответствует длине волны лазерного излучения. Это позволяет избежать ошибок при проведении процедур и использовать все типы лазерных излучающих головок для ВЛОК.
Допускается работа с импульсными лазерными излучающими головками.
| Наименование | Длина волны, нм | Спектральный диапазон | Мощность излучения на выходе световода КИВЛ-01, мВт |
| КЛ-ВЛОК-365-2 (для УФОК) | 365 | УФ | 2 мВт |
| КЛ-ВЛОК-405-2 | 405 | УФ | 2 мВт |
| КЛ-ВЛОК-445-2 | 445-450 | синий | 2 мВт |
| КЛ-ВЛОК-450-20 | 445-450 | синий | 20 мВт |
| КЛ-ВЛОК-525-2 | 520-525 | зелёный | 2 мВт |
| КЛ-ВЛОК-525-20 | 520-525 | зелёный | 20 мВт |
| КЛ-ВЛОК-635-2 | 635 | красный | 2 мВт |
| КЛ-ВЛОК-635-20 | 635 | красный | 20 мВт |
| КЛ-ВЛОК-808-40 | 808 | ИК | 40 мВт |
Рекомендации по подбору излучающих головок:
3. Для проведения процедуры внутривенного лазерного облучения крови используются одноразовые стерильные световоды с иглой ОС-2 (КИВЛ-01), которые поставляются потребителю по мере необходимости.

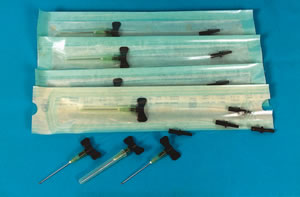

3. Стерильный одноразовый световод "КИВЛ-01"
для внутривенного лазерного облучения крови (ВЛОК) с иглой.
Стерильные одноразовые световоды КИВЛ-01 для ВЛОК обеспечивают высокую эффективность, асептичность, стабильность и надежность работы.
Световоды КИВЛ-01 совместимы с любыми типами лазерных аппаратов (в частности, с аппаратами «Мулат», Мустанг», «Матрикс», «Матрикс-ВЛОК», «Укол», «Фалм», «Алок» и др.) и предназначен для проведения процедур внутривенного облучения крови. Световод диаметром 500 мкм и длиной менее 18 см или 23 см позволяет обеспечивать стабильные параметры воздействия с сохранением исходной поляризации излучения, что обеспечивает максимальный лечебный эффект.
Световоды КИВЛ-01 – это:
- соответствие нормативной документации и ГОСТ;
- двойная стерилизация и тройной герметичный шов на упаковке;
- импортная упаковка с индикатором гарантирует стерильность не менее 2-х лет;
- наличие информации о дате изготовления, сроке годности и т. д. на упаковке каждого световода позволяет исключить несвоевременное применение инструмента;
- импортные иглы с тефлоновым покрытием обеспечивают безболезненность и максимальный комфорт для пациента.
Инструкция по применению комплекта изделий для внутривенного облучения крови низкоинтенсивным лазерным излучением (КИВЛ-01) ТУ 9444-001-17515211-98
- Назначение. Комплект КИВЛ-01 предназначен для внутривенного облучения крови низкоинтенсивным лазерным излучением. Комплект разрешен к применению МЗ РФ и имеет сертификат соответствия № РОСС RU. ИМО2 В08689.
- Состав комплекта. Комплект состоит из магистрального световода и сменных одноразовых насадок в индивидуальной упаковке.
-
Порядок работы.
- извлечь магистральный световод из упаковки и присоединить к лазерному аппарату;
- вскрыть пакет с одноразовой насадкой и соединить ее с магистральным световодом;
- включить лазерный аппарат и установить необходимую энергию излучения на выходном торце насадки;
- проводить процедуру облучения в соответствии с существующими методиками по внутривенному облучению крови.
- Меры предосторожности. При эксплуатации комплекта запрещается направлять торцы магистрального световода и насадок в глаза или на блестящие и отражающие поверхности.
-
Правила эксплуатации.
- Световодные насадки являются одноразовыми, стерилизованными радиационным способом и повторной стерилизации не подлежат. По мере использования насадок, их можно приобрести у изготовителя комплекта в любом количестве.
- Магистральный световод может подвергаться многократной дезинфекции по ОСТ 42-21-2: протирание поверхности инструмента трехпроцентным раствором перекиси водорода по ГОСТ 117 с добавлением 0,5% моющего средства типа "Лотос", "Астра" по ГОСТ 25644.
- При работе с магистральным световодом следует соблюдать следующие правила: не допускается прикладывания к защитной оболочке световода усилий на разрыв, скручивание, сдавливание, изгиб. Минимальный радиус изгиба световода должен быть не менее 50 мм. Все манипуляции с магистральным световодом следует проводить удерживая его за металлические или жесткие пластмассовые части. При снижении светопропускания очистку торцов световода проводить чистой тканью, смоченной в 96% растворе этилового спирта; при очистке выходного торца использовать ткань, намотанную на деревянный или пластиковый стержень.
Гарантийный срок эксплуатации световодов – 24 месяца со дня стерилизации.
