Аппарат СМВ-20 - современная микроволновая система отечественного производства, позволяющая производить щадящее воздействие на пациента за счет использования малой мощности. Наличие специализированных излучателей делает возможным применение аппарата в целях общего и локального физиотерапевтического воздействия на пациента.
Принцип действия
Медико-физиологический принцип лечения основан на способности микроволн улучшать регулирующую функцию центральной нервной системы, расширять кровеносные сосуды микроциркулярного русла, увеличивать кровообращение и уменьшать гипоксию тканей и органов, изменять иммунологическую реактивность организма.
Глубина проникновения сантиметровых волн в среднем в биологические ткани составляет 3-5 см. Сантиметровые волны малой интенсивности стимулируют эндокринную систему (кору надпочечников, щитовидную и поджелудочную железы).
За счёт увеличения скорости кровотока, количества функциональных капилляров и расширения мелких сосудов сантиметровые волны усиливают регионарную гемо- и лимфодинамику (тепловой эффект). Микроволны оказывают, кроме того, противовоспалительное рассасывающее действие, снижают тонус гладкой мускулатуры бронхов, поперечнополосатых мышц конечностей.
Лечебные эффекты
Противовоспалительный;
Пролиферативный;
Секреторный (низкоинтенсивная СМВ-терапия);
Катаболический;
Сосудорасширяющий;
Фибромодулирующий (высокоинтенсивная СМВ-терапия);
Показания к применению
Подострые и хронические воспалительные заболевания органов дыхания, желудочно-кишечного тракта;
Дегенеративно-дистрофические заболевания суставов и позвоночника в стадии обострения (остеохондроз, бурсит, периартрит, тендовагинит, разрыв связок);
Подострые и хронические воспалительные заболевания женских половых органов, мочевыводящих путей;
Противопоказания
Острая фаза воспалительного процесса с выраженным отеком тканей;
Наличие металлических предметов в зоне воздействия;
Тиреотоксикоз;
Ригидный антральный гастрит;
Гепатит;
Беременность (воздействие на нижние отделы живота);
В результате поглощения энергии СМВ в облучаемых тканях (преимущественно в мышцах) образуется значительное количество тепла, что может привести к нарушению их функции. У пациентов с развитым подкожным жировым слоем, если его толщина кратна длине волны, могут возникать «стоячие» волны и связанные с ними максимумы поглощения, ведущие к перегреву точек или зон в коже и подкожной жировой клетчатке вплоть до образования ожога.
Перед процедурой СМВ–терапии необходимо удалить из зоны воздействия все металлические предметы с целью предупреждения ожогов.
СВЧ-колебания в средних и больших дозах, особенно при локализации на область сердца и его рефлекторные зоны, может привести к учащению сердечного ритма, снижению артериального давления на 10–15 мм. рт. ст., нарушению коронарного кровообращения.
СМВ воздействия на область печени в высоких тепловых дозах ухудшают течение патологического процесса вплоть до деструкции печеночной ткани. У больных с атеросклеротическими окклюзиями, декомпенсацией периферического кровообращения с выраженным ангиоспастическим компонентом воздействия приложение
СМВ при воздействии на область сосудисто–нервного пучка может вызвать неблагоприятную спастическую реакцию.
|
Рабочая частота, ГГц
|
2,45 |
|
Выходная мощность, Вт
|
излучатель №1 (20 мм) - 6; излучатель №2 (35 мм) - 6; излучатель №3 (115 мм) - 20; излучатель №4 (ректальный) - 6; излучатель №5 (вагинальный) - 6; излучатель №6 (ушной) - 4 |
|
Ступени регулировки мощности, Вт
|
от 0,5 до 20 |
|
Коэффициент стоячей волны излучателей
|
2,5 |
|
Время установки рабочего режима, сек
|
30 |
|
Время работы в продолжительном режиме, ч
|
6 |
|
Диапазон установки таймера, мин
|
1-30 |
|
Управление аппаратом
|
электромеханическое |
|
Автоматическое определение подключенных излучателей
|
да |
|
Контроль контакта излучателя с телом пациента
|
да |
|
Автоматическое ограничение выходной мощности в зависимости от типа подключенного излучателя
|
да |
|
Габаритные размеры (ДхШхВ), мм
|
420х270х170 |
|
Масса электронного блока, кг
|
2,6 |
|
Напряжение питания, В
|
220 |
|
Частота питания, Гц
|
50 |
|
Потребляемая мощность, В*А
|
120 |

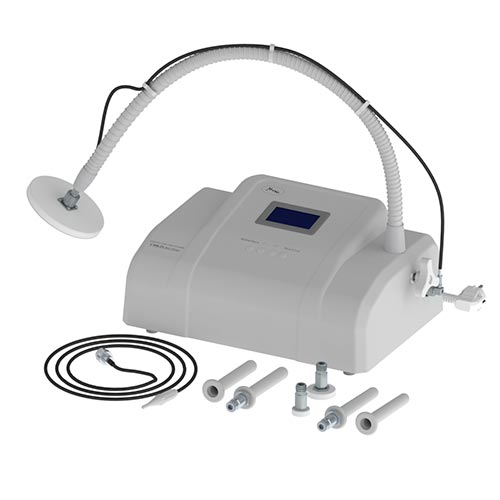

Комплект поставки
- Электронный блок: 1 шт.
-
Сменные излучатели:
Излучатель №1 - Ø 20мм: 1 шт.
Излучатель №2 - Ø 35мм: 1 шт.

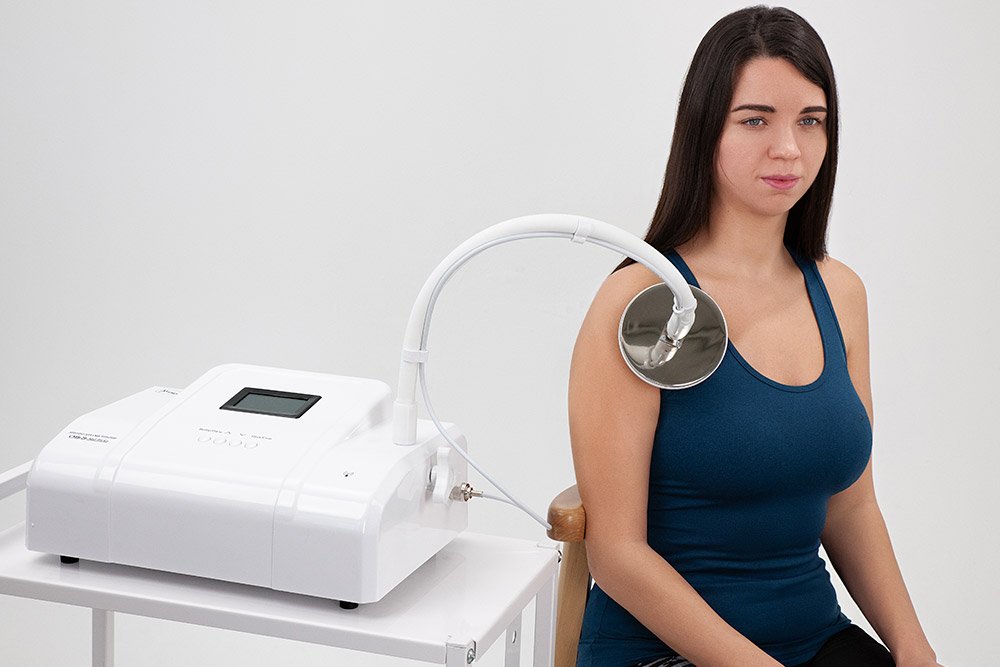

Излучатель №3 - Ø 115мм: 1 шт.
Излучатель №4 (ректальный): 1 шт.
Излучатель №5 (вагинальный): 1 шт.

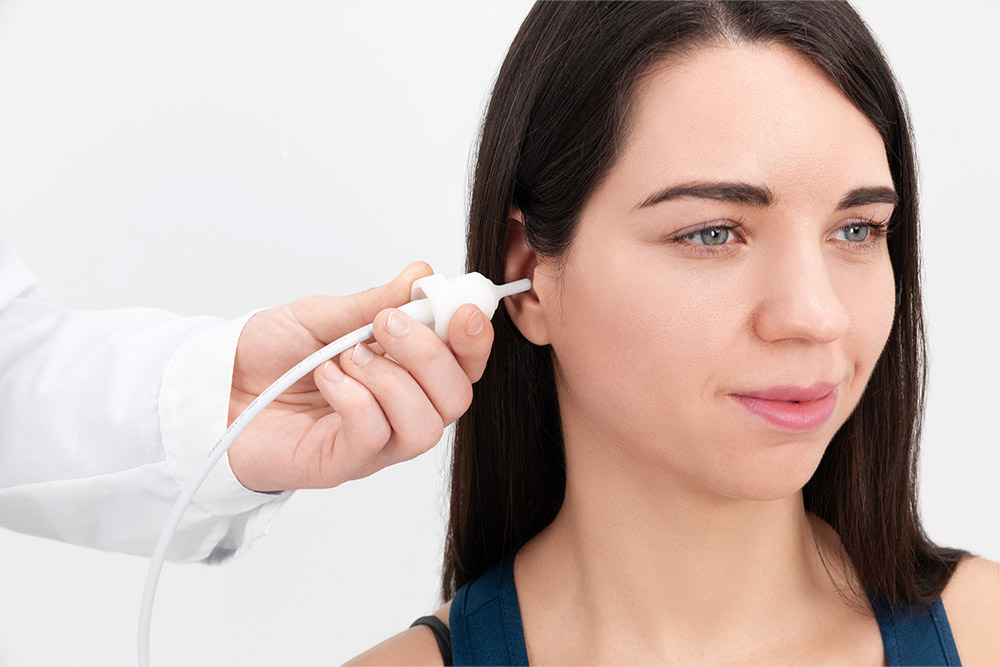

Излучатель №6 (ушной): 1 шт. - Держатель излучателя: 1 шт.
- Кабель соединительный: 1 шт.
-
Колпачок сменный:
Излучатель №4: 1 шт.
Излучатель №5: 1 шт.
Излучатель №6: 1 шт. - Ремень для фиксации излучателя: 1 шт.
- Комплект эксплуатационной документации: 1 шт.
