Назначение:
Аппарат предназначен для воздействия на организм человека с лечебными и профилактическими целями диадинамическими токами, синусоидально-модулированными токами и постоянным (гальваническим), а так же лазерным и магнитолазерным излучениями.
Позволяет эффективно осуществлять лечебные и реабилитационные мероприятия при терапии различных патологических состояний, лекарственный электрофорез, электростимуляцию и т.д. Аппарат предназначен для применения в лечебных и профилактических учреждениях широкого профиля, а также для лечения пациентов в домашних и амбулаторных условиях.
Краткое описание возможностей аппарата:
Синусоидально-модулированные токи (СМТ):
СМТ 1 - Первый род работы (постоянная модуляция) - непрерывное воздействие током несущей частоты с возможностью выбора различных коэффициентов модуляции и модулирующей частоты.
СМТ 2 - Второй род работы (посылка - пауза) - прерывистое воздействие сериями модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с паузой.
СМТ 3 - Третий род работы (посылка - немодулированные) - непрерывное воздействие сериями модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями немодулированных колебаний несущей частоты.
СМТ 4 - Четвертый род работы (перемежающиеся частоты) - непрерывное воздействие сериями модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями модулированных колебаний частотой 150 Гц.
СМТ 5 - Пятый род работы (перемежающиеся частоты - пауза) - прерывистое воздействие сериями модулированных колебаний с возможностью выбора частоты и коэффициента модуляции, чередующихся с сериями модулированных колебаний частотой 150 Гц и паузой.
Частота несущих синусоидальных колебаний устанавливается дискретно, fн= 2; 3; 4; 5; 6; 7; 8; 9; 10кГц.
При частоте:
fн =2;3;4 кГц - сигнал "жесткий", необходимый для электростимуляции при хронических и дегенеративных процессах;
fн =5 кГц - единственная несущая частота, реализованная в аппаратах серии "Амплипульс";
fн=6;7;8;9;10 кГц - "мягкий" сигнал - более комфортная стимуляция для обезболивания, лечение острых и воспалительных процессов.
Частота модулирующего напряжения синусоидальной формы устанавливается дискретно и принимает значения: 1, 2, 3, 4, 5, 10, 15, 25, 50, 75, 100, 150 Гц.
Коэффициент модуляции (глубина модуляции) устанавливается дискретно и принимает значение: 0%, 25%, 50%, 75%, 100% и 125% (режим перемодуляции).
Длительность серий и пауз (чередование видов тока) устанавливается дискретно в соотношениях "1:1,5"; "2:3"; "4:6" сек во втором, третьем и четвертом родах работы. Для пятого рода работы соотношения двух модулированных серий устанавливаются аналогично, а длительность суммы двух серий и длительность паузы составляют 2,5; 5 и 10 сек.
Диадинамические токи (ДДТ):
ОН (однополупериодный непрерывный) - импульсы тока синусоидальной формы с экспоненциальным срезом частотой 50 Гц.
ДН (двухполупериодный непрерывный) - импульсы тока синусоидальной формы с экспоненциальным срезом ,100 Гц.
ОР (однополупериодный ритмический) - серии импульсов тока вида ОН.
КП (короткий период) - чередование серии импульсов тока вида ОН с сериями импульсов тока вида ДН.
ДП (длинный период) - чередование серий импульсов тока вида ОН и дополняющих его до тока вида ДН серий импульсов, огибающая которых нарастает от нуля до амплитуды тока ОН, выдерживает это значение, а затем спадает до нуля.
ОВ (однополупериодный волновой) - серии импульсов тока вида ОН, огибающая которых нарастает от нуля до максимального значения, выдерживает это значение, а затем спадает до нуля.
ДВ (двухполупериодный волновой) - серии импульсов тока вида ДН, огибающая которых нарастает от нуля до максимального значения, выдерживает это значение, а затем спадает до нуля. Наибольшее значение постоянной составляющей выходного тока вида ДН.
Гальванический ток (ГТ).
Лазерное и магнитолазерное воздействие.
Предназначено для проведения магнитолазерной терапии при различных заболеваниях. Длина волны лазерного излучения 650 нм (красный диапазон спектра), режим излучения – непрерывный. Лазеропунктурное и магнитолазерное воздействие на точки акупунктуры и пораженные зоны монохроматическим когерентным излучением (до 25 мВт) отдельно или в сочетании с постоянным магнитным полем (35±5 мТл). При этом следует отметить эффективность, быстроту, безболезненность и асептичность процедур. Лазерное излучение в сочетании с магнитным полем дает возможность проводить надвенное облучение крови, получить обезболивающий, противовоспалительный, противоотечный, дезинтоксикационный и общеукрепляющий эффекты, улучшает микроциркуляцию не только в облучаемых, но и в окружающих тканях, ускоряет процесс регенерации поврежденных участков тела, стимулирует общие и местные факторы иммунозащиты.
Технические характеристики:
- Аппарат обеспечивает все режимы работы, заложенные в конкретную прикладную потребительскую программу.
- Описание меню пользователя и всех параметров воздействий поставляется отдельно с каждым конкретным аппаратом.
- Погрешность установки частоты ± 10%.
- Максимальный “ток пациента” при Rн=300 Ом: 100* мА± 10 %.
- Частота несущих синусоидальных колебаний 2; 3; 4; 5; 6; 7; 8; 9; 10 кГц± 15%.
- Максимальное напряжение на выходе «лазер» 5 В.
- Аппарат обеспечивает регулировку тока пациента от 0,0 мА до максимального значения.
- Аппарат обеспечивает инверсию униполярных сигналов.
- Отображение режимов работы, параметров воздействующих сигналов и тока осуществляется на ЖК дисплее.
- Электропитание аппарата от источника переменного напряжения 220 В ± 10% частотой 50 Гц.
- Потребляемая мощность не более 100 ВА.
- Непрерывное время работы 8 часов.
- Габаритные размеры не более 300х270х130 мм ± 10% (без учета дополнительных ножек). Масса не более 2,3 кг.
- Аппарат обеспечивает плавное автоматическое выключение «тока пациента» по истечении времени процедуры.
По электробезопасности аппарат соответствует II классу защиты и не требует защитного заземления.
Отличительные особенности
Все сигналы, реализованные в аппарате, являются функцией программного обеспечения, что позволяет легко расширить его функциональные возможности за счет изменения характеристик, комбинаций и чередований сигналов.
В аппарате реализована автоматическая защита в цепи пациента по току. По завершении процедуры аппарат отключается автоматически с плавным снижением силы воздействующего тока и подачей звукового сигнала. Для исключения повышения тока в паузе при проведении процедур токами ОР, ОВ, ДВ, СМТ 2, СМТ 5 кнопка увеличения силы тока заблокирована программным способом. Имеет двухстрочный ЖК индикатор с подсветкой отображающий на русском языке меню, параметры процедуры и встроенные часы с сигналом окончания процедуры. Аппарат имеет встроенную систему самоконтроля исправности, которая проверяет работоспособность при каждом включении.

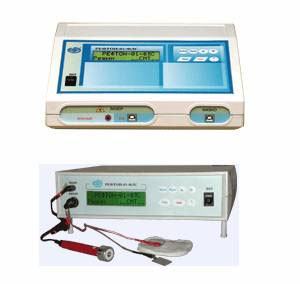

Аппараты серии "Рефтон-01" сочетают в себе функции российских аппаратов «Амплипульс», «Поток», «Стимул», «Тонус», магнито-лазерных и др. Удобны для врачей тем, что при умеренной цене, небольших массе и габаритах предоставляют уникально широкий выбор процедур, идеально подходят для проведения терапии непосредственно у постели больного, в санатории, медсанчасти или на дому.
Показания к применению
Гальванизация:
заболевания периферической нервной системы различного генеза; заболевания центральной и вегетативной нервной системы; гипертоническая болезнь I-II стадии, атеросклероз аорты и периферических артерий; заболевания органов дыхания; болезни органов пищеварения; заболевания костей и сочленений; заболевания мочеполовых органов; болезни уха, горла и носа; заболевания глаз и др.
Диадинамотерапия:
заболевания периферической и вегетативной нервной системы; заболевания костей и сочленений; травматические повреждения; заболевания внутренних органов; заболевания половых органов и др. Диадинамотерапия применяется в острый и подострый периоды заболевания и травматического повреждения.
Амплипульстерапия:
гипертоническая болезнь I-II стадии, церебральный атеросклероз, нейроциркуляторная дистония, неврастения, астеноневротические состояния, хроническая интоксикация алкоголем и наркотиками, климактерический невроз, гипоталамические синдромы, вегетативные кризы, постэнцефалические гиперкинезы, энурез центрального происхождения, последствия черепно-мозговой травмы; невралгии тройничного, языкоглоточного, затылочного нервов, постгерпетическая невралгия, вегетативные полинейропатии, шейный и поясничный остеохондроз с корешковым, рефлекторно-тоническим синдромами; дискинезии органов пищеварения; дисфункции женских половых органов; мочекаменная болезнь; дегенеративно-дистрофические заболевания суставов; спортивная медицина и др.
Магнитолазерное воздействие:
стоматология; хирургические болезни; острый тромбофлебит конечностей; травматические повреждения длинных трубчатых костей, сухожилий, мышц; заболевания костей и суставов обменной и воспалительной этиологии; заболевания нервной системы, остеохондроз; атеросклеротическое поражение артерий ног; заболевания органов желудочно-кишечного тракта; сердечно-сосудистые заболевания; воспалительные заболевания бронхов и легких; гинекологические заболевания; болезни кожи, фурункулы, карбункулы, лимфадениты, воспалительные инфильтраты, ДО, ЗС и др.
Сводная таблица аппаратов серии "Рефтон-01" | |||
Рефтон-01-Ф-С | Рефтон-01-Ф-Л-С | Рефтон-01-Р-Ф-Т-Л-С | |
Число каналов | Один | Один | Два |
Несущая частота | 2; 3; 4; 5; 6; 7; 8; 9; 10 кГц. | 2; 3; 4; 5; 6; 7; 8; 9; 10 кГц. | 2; 3; 4; 5; 6; 7; 8; 9; 10 кГц. |
Модулирующая частота
|
1; 2; 3; 4; 5; 10; 15; 25; 50; 100; 150 Гц. | 1; 2; 3; 4; 5; 10; 15; 25; 50; 100; 150 Гц. | 1; 2; 3; 4; 5; 10; 15; 25; 50; 100; 150 Гц. |
Режимы работы |
|
|
|
Выходной ток | до 80 мА. | до 80 мА. | до 80 мА. |
Нагрев тепловой головки | до 60?С. | ||
Мощность излучения лазера | до 25 мВт | до 25 мВт | |
Длина волны | 650 нм. | 650 нм. | |
Напряженность магнитного поля | 35 мТл. | 35 мТл. | |
Потребляемая мощность | не более 25 Вт | не более 25 Вт | не более 25 Вт |
Габариты | 300х270х85 мм | 300х270х85 мм | 300х270х130 мм |
Масса | не более 2.5 кг | не более 2.5 кг | не более 3.5 кг |
Примечания | Предназначен для:
|
Предназначен для:
|
Предназначен для:
|
