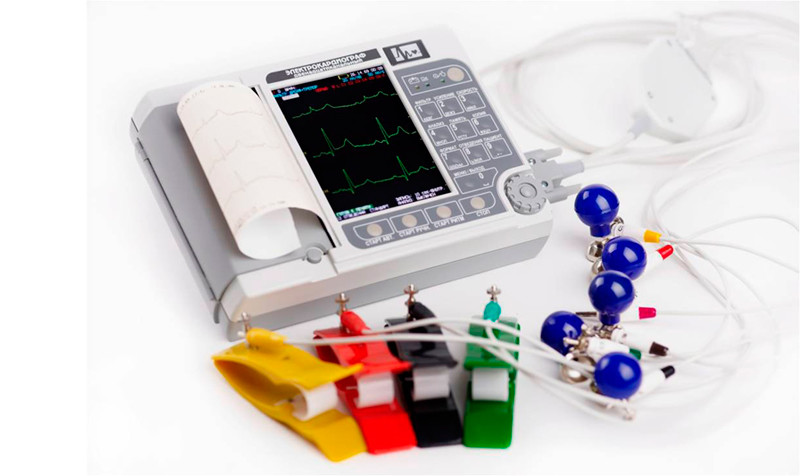

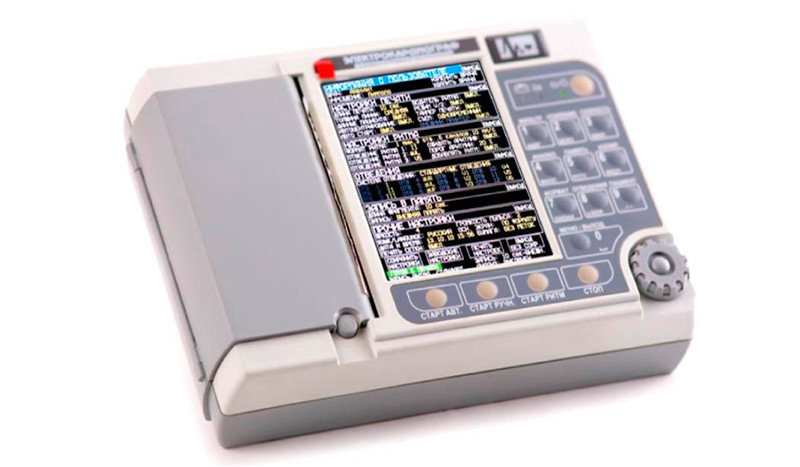

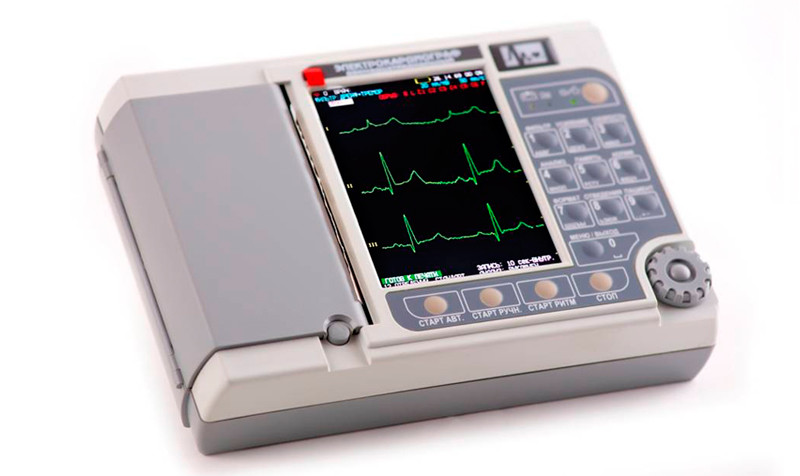

Электрокардиограф 12-канальный ЭК12 Т-01-Р-Д/141 с экраном 141 мм (цветной)

Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный ЭК12Т-01-"Р-Д"/141 предназначен для проведения электрокардиографических обследований по типовым методикам Министерства Здравоохранения РФ.


Электрокардиограф может применяться:

  • в отделениях функциональной диагностики, кардиологии и интенсивной терапии стационаров;
  • в кабинетах функциональной диагностики поликлиник и медико-санитарных частей;
  • в автомобилях скорой медицинской помощи;
  • в частной медицинской практике.

Электрокардиограф - это переносной прибор, позволяющий оперативно снимать электрокардиограмму при одновременной регистрации трех, шести или двенадцати общепринятых отведений.
В электрокардиографе используется принцип съема потенциалов с поверхности тела человека методом наложения электродов.

Технические характеристики

  • Ширина термобумаги - 110 мм, тип бумаги: рулон или Z-fold бумага;
  • Размер экрана- 116х88 мм, с разрешающей способностью 640х480 точек;
  • Тип экрана: цветной TFT дисплей со светодиодной подсветкой;
  • Разрешение печати 8 точек/мм поперек бумаги и 64 точки/мм вдоль бумаги при скорости 25 мм/сек;
  • Скорость движения бумаги – 5; 10; 12.5; 25 и 50 мм/сек
  • Антитреморный фильтр 35Гц - 20дБ/октаву, фильтр сетевого напряжения и антидрейфовый фильтр без искажения положения ST сегмента;
  • Возможность отключения и регулировки громкости звуковых сигналов R-зубца ЭКГ и клавиатуры;
  • ЧСС до 300 ударов в минуту;
  • Возможность вывода на печать и на экран цифровой или буквенной информации;
  • Возможность обнаружения сигналов кардиостимулятора и защита от дефибрилляции;




Особенности:

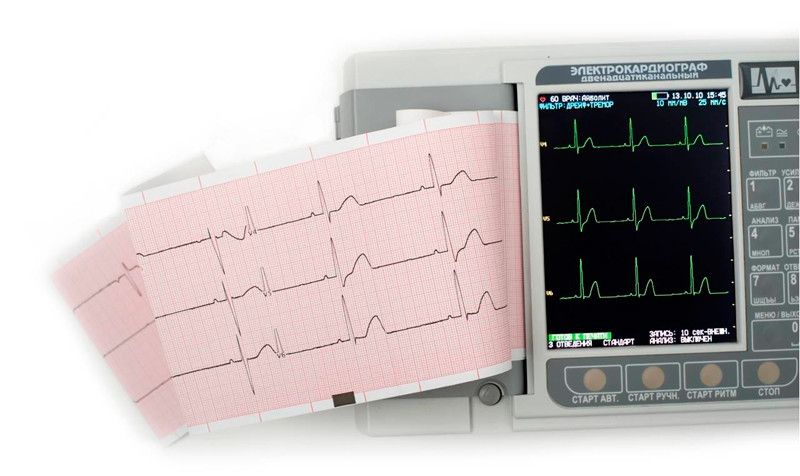

  • одновременная печать 1,3,4,6 отведений ЭКГ в формате аналогичном отображаемому на экране и 12 отведений поперек листа бумаги;
  • ЭК обеспечивает съем 6 или 12 отведений ЭКГ пациента в системе общепринятых стандартных отведений Кабрера, Франку, трех отведений ЭКГ по Нэбу , а также выбор произвольных пользовательских отведений;
  • цветной TFT дисплей со светодиодной подсветкой на 3,4,6, 12 каналов ЭКГ;
  • режим «Анализ ЭКГ» с возможностью печати усредненных QRS комплексов;
  • полная синдромальная диагностика 271 заключения (опция);
  • автоматический старт печати при наложении всех ЭКГ-электродов или при обнаружении аритмии у пациента, режим добавления ритма;
  • быстрый доступ к основным функциям с помощью «ГОРЯЧИХ КЛАВИШ» и возможность управления с использованием манипулятора;
  • комбинированная алфавитно-цифровая и функциональная пленочная клавиатура;
  • наличие памяти не менее 100 ЭКГ с дальнейшей возможностью их вывода на печать flash-память или ПК;
  • возможность работы с различными группами пациентов: взрослые, дети;
  • настройка всех параметров под каждого пользователя (10 заданных пользовательских профилей);
  • возможность работы в составе стресс-системы;
  • возможность автоматического контроля качества кабеля ЭКГ
  • возможность использования в ЭК как рулонной бумаги 110 мм, так и Z-fold бумаги
  • возможность подключения внешней памяти, внешней клавиатуры и лазерного принтера для одновременной печати 12 отведений ЭКГ на бумаге формата А4 и выход на ПК через COM или USB-порт
  • ПО на ПК по архивированию и синдромальной диагностики ЭКГ;
  • возможность передачи ЭКГ по телефону.
  • возможность передачи ЭКГ по электронной почте;
  • печать заключений о положении электрической оси сердца, о смещении сегмента ST, о амплитудно-временных параметрах комплексов QRS;
  • Построение ритмограммы, гистограммы, скаттерграммы при мониторировании сердечного ритма;

Режимы работы:

Автоматический режим:

  • без печати ЭКГ (регистрация в память фрагментов ЭКГ длительностью 10 или 40 сек);
  • 4 группы по 3 отведения заданной длины;
  • 2 группы по 6 отведений заданной длины;
  • 4 группы по 3 отведения заданной длины + одно отведение длительно (ритм);

В автоматическом режиме набор отведений и последовательность печати выбирается в соответствии с выбранной системой отведений – Стандарт, Кабрера, Франк или Нэб. Предусматривается пользовательский набор отведений, в котором пользователь может задать произвольную последовательность печати отведений. Длина печати выбирается пользователем равной 100 или 200, 400мм (1 или 2 страницы) или 3,5,10, 15,25 сек;

Ручной режим:

В ручном режиме печатаются те отведения, которые в данный момент отображает кардиограф на дисплее в том же масштабе:
Анализ ЭКГ:
Предусматриваются следующие форматы печати результатов анализа ЭКГ (в автоматических режимах):

  •  без печати результатов анализа;
  •  печать результатов анализа в кратком или полном формате и печать или отсутствие печати усредненных (или типовых) кардиокомплексов с метками.

Режим вывода информации на компьютер:
Предусматривается возможность использовать ЭКГ в режиме компьютерного электрокардиографа (опция).

Питание электрокардиографа осуществляется от:

  1. сети переменного тока напряжением 220В ±10% через сетевой адаптер, в том числе при отсутствии аккумуляторов или их неисправности;
  2. от сети постоянного тока 12В;
  3. от встроенных Li-ion аккумуляторов (до 100 ЭКГ);



Комплект поставки

  • блок электрокардиографический;

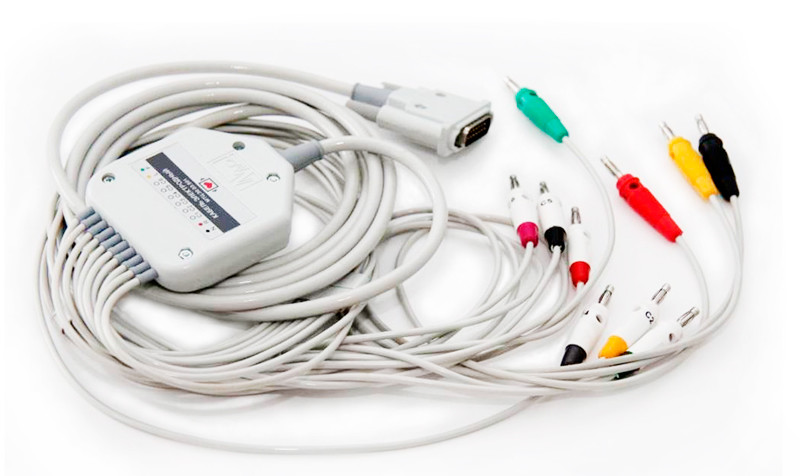

  • кабель электродный;
  • блок сетевой;
  • комплект ЭКГ электродов;
  • гель электродный;
  • термобумага 110 мм х 30 м;
  • руководство по эксплуатации;
  • сумка.

Компьютерная интерпретация ЭКГ

Поскольку во всем мире продается большое количество различных моделей электрокардиографов с компьютерной интерпретацией, то вопросы и споры о ее наличие в приборе уже стали неактуальными. Но почему же тогда электрокардиографы с компьютерной интерпретацией стали столь востребованными? Ведь врачи способны самостоятельно прочитать электрокардиограмму, а врачи с большим опытом работы могут сделать это с первого взгляда.

Отметим, что речь идет об анализе ЭКГ покоя, которая представляет собой относительно короткую запись (до 40 секунд).

Прежде всего, далеко не все врачи, которым положено это делать (речь идет о терапевтах) умеют «читать» ЭКГ. Профессионально читают ЭКГ врачи функциональной диагностики и кардиологи. Терапевты либо пользуются заключением, которое сделано этими специалистами, либо нуждаются в помощи компьютерной интерпретации. Кроме этого необходимость экстренной расшифровки ЭКГ достаточно часто возникает у парамедицинского персонала (скорая помощь).

Однако и для специалистов в области ЭКГ диагностики компьютерный анализ является привлекательным. Продав довольно большое количество программ ЭКГ, мы заметили, что врачи и специалисты не спешат отключать компьютерную интерпретацию полученной ЭКГ, а данная возможность предусмотрена.

Компьютерная интерпретация создает большие удобства для врача:

  • позволяет регистрировать очень маленькие элементы ЭКГ сигнала (которые при использовании обычного кардиографа «тонут в шумах») и показвать на мониторе.Распознавание маленьких зубцов R (r) имеет принципиальное значение для диагностики острого инфаркта миокарда. При использовании компьютерного анализа происходит увеличение отношения сигнал/шум, что дает возможность регистрировать зубцы амплитудой от 20 мкВ;
  • компьютерный кардиограф позволяет вести электронный архив и производить автоматическое сравнение произвольного числа электрокардиограмм;
  • компьютерный кардиограф избавляет врача от рутинной работы (измерения параметров ЭКГ, не нужно писать ЭКГ заключение);

Не нужно рассматривать компьютерный кардиограф, как средство, заменяющее врача. Это инструмент в руках врача и инструмент, весьма привлекательный. Все вышесказанное относится к анализу ЭКГ покоя.

Что касается более сложных видов исследования, например, стресс-тестов, то альтернативы компьютерной интерпретации просто нет. Суть вопроса состоит в том, что при проведении стресс-тестирования диагностика должна выполняться в реальном времени, непосредственно в ходе пробы. Нагрузка на врача слишком велика, сейчас практически не производится систем стресс-тестирования без компьютерного анализа ЭКГ.

Доступны следующие версии электрокардиографа:

G0200

Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный  ЭК 12 Т-01-"Р-Д"/141  (с экраном 141 мм по диагонали)

G0500

Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный  ЭК 12 Т-01-"Р-Д"/141 (с экраном 141 мм по диагонали) со встроенной программой полной интерпретации

G0800

Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный  ЭК 12 Т-01-"Р-Д"/141  (с экраном 141 мм по диагонали) с модулем GSM

G0201

Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный  ЭК 12 Т-01-"Р-Д"/141  (с экраном 141 мм по диагонали) с ПО в покое на ПК

G0710

Электрокардиограф двенадцатиканальный с регистрацией ЭКГ в ручном и автоматическом режимах миниатюрный  ЭК 12 Т-01-"Р-Д"/141  (с экраном 141 мм по диагонали) с  двумя интерфейсами USB, FLASH картой  и  со встроенной программой полной интерпретации и компьютерной клавиатурой
