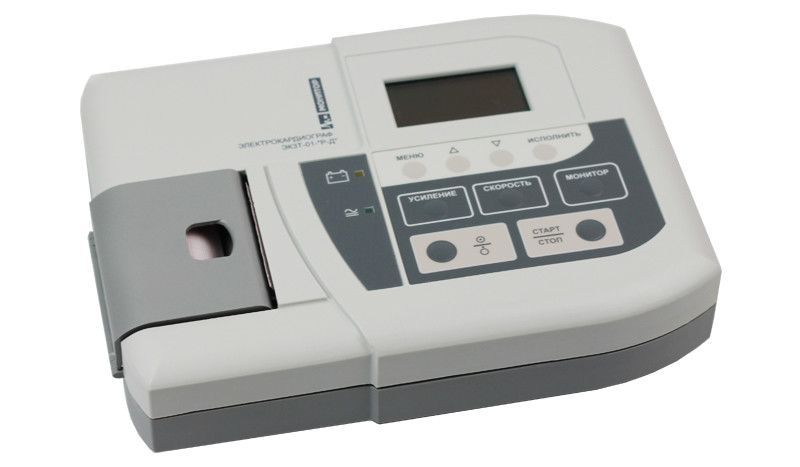

Электрокардиограф одно-трёхканальный миниатюрный ЭК3Т-01-"Р-Д" предназначен для проведения электрокардиографических обследований по типовым методикам Министерства Здравоохранения РФ.
Сфера применения: везде, где необходим электрокардиограф – от врача частной практики до крупных больниц, машин скорой помощи и санавиации.
Особенности:
- наличие графического LCD дисплея позволяет просматривать ЭКГ;
- автоматический старт записи при обнаружении аритмии позволяет существенно экономить бумагу;
- регистрация RR –граммы позволяет наблюдать изменения ритма сердца;
- регистрация ЭКГ в режиме проб позволяет наглядно сравнивать ЭКГ до и после проведения проб.
Режимы работы:
- автоматический режим - происходит синхронный съем 12 отведений в течение заданного пользователем времени и вывод их на регистрацию по одному или трем отведениям. Время регистрации может быть задано от 2 до 5 секунд;
- режим ручной записи - в реальном режиме времени печатается одно выбранное отведение, либо выбранная группа из трех отведений;
- мониторный режим - возможность просмотра ЭКГ на графическом экране;
- режим аритмии - автоматическая регистрация ЭКГ при обнаружении аритмии или экстрасистол у пациента;
- режим RR-граммы - регистрация RR-граммы в течение заданного времени;
- режиме проб - многократная регистрация ЭКГ с заданным интервалом в течение заданного времени;
- режим печати копии – возможность печати копии последней ЭКГ снятой в автоматическом режиме.
Основные параметры режима съема электрокардиограммы: режим, чувствительность, скорость, включение антитреморного и антидрейфового фильтров, ЧСС и параметры ЭКГ регистрируются рядом с ЭКГ.
На дисплее прибора отображаются по выбору параметры режима съема, меню или одно отведение ЭКГ.
Технические данные | |
Ширина бумаги |
58 мм (или 60 мм по отдельному заказу) |
Размер экрана | 55х30 мм |
Чувствительность | 5,10,20 мм/мВ с погрешностью ±5% |
Скорость движения бумаги | 10 мм/с, 25 мм/с и 50мм/c |
Диапазон напряжения регистрируемых входных сигналов | 0,03 мВ-5 мВ |
Входной импеданс | не менее 5 МОм на частоте 10 Гц |
Напряжение внутренних шумов, приведенных ко входу | не более 20 мкВ |
Коэффициент ослабления синфазных сигналов | не менее 100000 (100дБ) |
Постоянная времени тракта усиления | |
- при включенном антидрейфовом фильтре | 0,12 или 0,4 сек |
- при выключенном антидрейфовом фильтре | 3,2 сек |
Контроль обрыва электродов | |
Питание электрокардиографа осуществляется от:
|
|
Потребляемая мощность, не более | 10 Вт |
Электробезопасность | класс II, тип CF |
Возможность вывода информации на компьютер с использованием программы архивации ЭКГ | (опция) |
Габариты, мм | 245х182х60 |
Масса | не более 1,2 кг |

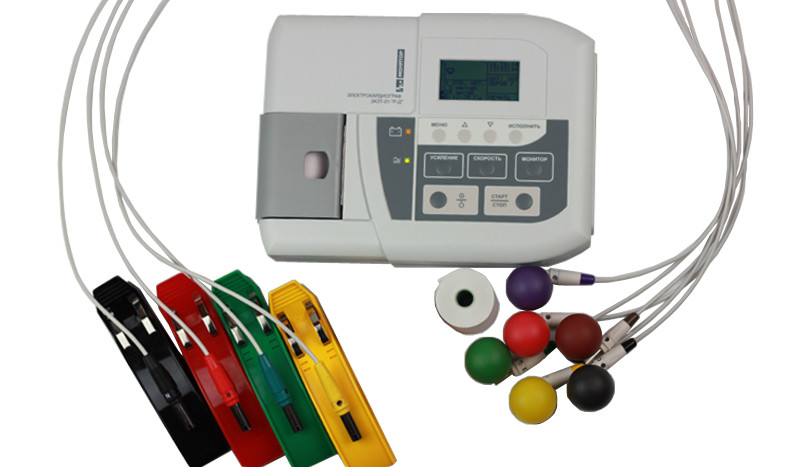

Комплектность поставки:
- Блок электрокардиографический со встроенным термопринтером и зарядным устройством,
- кабель электродный,
- кабель сетевой,
- комплект ЭКГ электродов,
- рулон термобумаги,
- гель электродный,
- сумка,
- руководство по эксплуатации.
