Спирограф СМП-21/01-«Р-Д» (с ч/б экраном 63 мм, 26 параметров)

Товар перенесён в архив

Спирограф СМП-21/01-«Р-Д» (с ч/б экраном 63 мм, 26 параметров) больше не выпускается или не поставляется.
Современные аналоги вы можете найти в разделе Cпирометры.




Спирограф микропроцессорный предназначен для качественной и количественной оценки изменений функционального состояния легких и применяется на всех этапах лечебно-диагностического процесса (выявление нарушений, оценка их выраженности, обоснование и оценка эффективности проводимой терапии, прослеживание динамики заболевания), при экспертизе трудоспособности и пригодности к работе в определенных условиях, при массовых и эпидемиологических обследованиях групп населения.

Спирограф предназначен для применения в медицинских учреждениях различного профиля для исследования на основе спирометрии механических свойств аппарата вентиляции легких человека.

В спирографе реализована «Унифицированная методикапроведения и оценки функционального исследования механических свойств аппарата вентиляции легких человека». Данная методика была утверждена в 1996 году председателем секции пульмонологии Министерства Здравоохранения РФ Путовым Н.В. В 1999 году методика была переработана и дополнена.

Спирограф это портативный настольный прибор,выполняющий измерение и вычисление 27 показателей внешнего дыхания и формирующий заключительный протокол обследования.

В протоколе обследования содержатся:

  • данные о пациенте: №, возраст, вес, рост, пол;
  • дата и время обследования;
  • измеренные и рассчитанные значения показателей вабсолютных значениях и в процентах от нормы;
  • оценка степени отклонения от нормы каждого показателя;
  • графики процедуры форсированного выдоха: «поток — объем»,«поток — время» или «объем — время»;
  • заключение по результатам обследования;
  • измеренные и рассчитанные значения показателей и графики тестов минутного объема дыхания, максимальной вентиляции легких, измерения жизненной емкости легких.

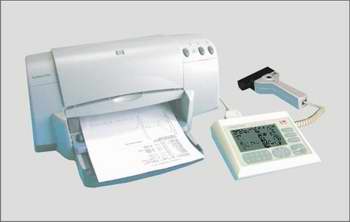

Спирограф обеспечивает автоматическое приведение объемных и скоростных показателей к стандартным газовым условиям (BTPS). Спирограф состоит из основного блока спирографа, датчика спирографа и принтера. Корпуса основного блока и датчика спирографа изготовлены из ударопрочного пластика.

В спирографе применен датчик воздушного потока фирмы «Vitalograph», выполненный на основе трубки Флейша. Датчик обеспечивает высокую точность измерения и имеет малоесопротивление дыханию пациента.

В спирографе предусмотрена возможность калибровки при помощи трехлитрового калибровочного шприца,входящего в комплект поставки.

Измеряемые и рассчитываемые показатели внешнего дыхания

При спокойном вдохе:

  • ЖЕЛ объем спокойного вдоха
  • Тжел время вдоха.

При форсированном выдохе:

  • ФЖЕЛ — объем форсированного выдоха
  • ОФВ1 — объем форсированного выдоха за первую секунду
  • ОФВ1/ФЖЕЛ — ОФВ1ЖЕЛ — ПОС — пиковая объемная скорость
  • МОС25 — мгновенная объемная скорость в момент выдоха25% объема
  • МОС50 — мгновенная объемная скорость в момент выдоха50% объема
  • МОС75 — мгновенная объемная скорость в момент выдоха75% объема
  • СОС25-75 — средняя объемная скорость на отрезке от25% до 75% объема
  • ОФВпос — объем форсированного выдоха до достиженияпиковой объемной скорости
  • ОФВпос/ФЖЕЛ — Тфжел — время форсированного выдоха

При измерении минутного объема дыхания:

  • ОВ — средний объем воздуха, проходящий через легкиеза один цикл вдоха выдоха;
  • ЧД — частота дыхания;
  • МОД — ОДхЧД.

При тесте максимальной вентиляции легких:

  • ОВмвл — максимальный объем воздуха, проходящий через легкие за один цикл вдоха выдоха;
  • ЧДмвл — частота дыхания при МВЛ;
  • МВЛ — ОВмвл х ЧДмвл.
Технические характеристики
диапазон измерения скорости потока воздуха -10... +13.8 л/сек
диапазон измерения объема 0...10 л
дисплей: монохромный, жидкокристаллический
- размер 113х63 мм
- разрешение 240х128 точек
напряжение питания 200 - 240 В, 50 Гц
мощность, потребляемая от сети не более 5 Вт
размеры 200х150х63 мм
масса 1.5 кг (без шприца и принтера)

Комплект поставки

  • спирограф;
  • датчик спирографа;
  • лазерный или струйный принтер;
  • загубник (5 штук);
  • зажим для носа;
  • шнур сетевой;
  • шнур витой для датчика;
  • шприц калибровочный 3л;
  • руководство по эксплуатации.

Гарантийный срок эксплуатации спирографа СМП-21/01-«Р-Д» составляет 24 месяца со дня ввода спирографа в эксплуатацию.

Гарантия не распространяется на расходные материалы, входящие в комплект поставки спирографа.
