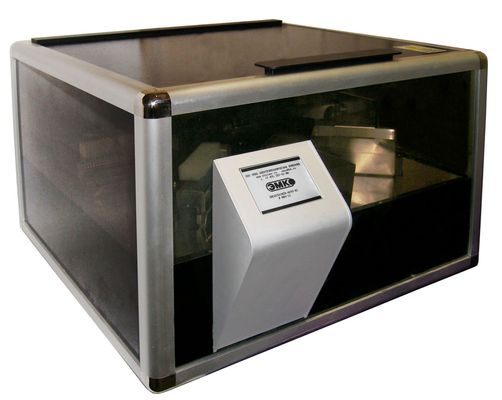

Автомат фиксации и окраски мазков АФОМК8-В-01 - с вертикальным расположением стекол в штативах

Назначение:

АФОМК8-В-01 первый отечественный программируемый автомат фиксации и окраски мазков крови. Автомат является устройством медицинского назначения и предназначен для автоматической окраски мазков крови или других биологических препаратов на предметных стёклах по заданной технологической программе. Прибор позволяет оптимально организовать рабочее место в лаборатории окраски мазков.

Принцип работы:

Фиксация и окраска осуществляется групповым методом – предметные стёкла размещаются в штативах вертикально. Окрашивание производится путём последовательного программируемого перемещения штативов с предметными стёклами из исходных парковочных станций, куда штативы со стёклами помещаются пользователем (лаборантом), в технологические станции, где проводится обработка препаратов (фиксация, окраска, промывка, сушка и пр.) в соответствии с заданной технологической программой. После обработки штативы с обработанными стёклами возвращаются в исходную парковочную станцию.

Комплектация:

– 4 штатива для стекол;

– 4 поддона под штативы;

– 3 ванны для технологических жидкостей;

– 1 проточная ванна (опция).

Особенности:

• 8 станций (включая станцию сушки).

• Групповая обработка стёкол.  Стекла размещаются в специальных штативах вертикально.

• Гибкая конфигурация: все станции, включая станцию сушки комбинированные, т.е. могут использоваться как для технологических операций, так и для загрузки штативов.

• Замкнутая рабочая камера с вентиляцией, исключает попадание вредных веществ в воздух лаборатории.

• Возможность загрузки штативов со стёклами во время проведения окраски, удобный доступ к рабочему столу.

• Наличие дополнительных режимов: активация (полоскание штатива в ванне), окунание, задержка и встряхивание (для удаления остатков технологических жидкостей).

• Ванны, штативы и поверхность стола рабочей камеры из нержавеющей стали.

• Кинематическая схема обеспечивает не только подъём штатива со стёклами из ванны, но и его наклон для более эффективного слива жидкости.

• Управление и программирование с помощью сенсорного экрана. В процессе выполнения технологической программы состояние станций и ход технологической обработки отображаются на сенсорном экране и мнемоническом светодиодном табло.

• Программирование технологического процесса до 19 шагов. Запоминание 20 технологических программ и 50 названий технологических жидкостей. Ввод цифровой и буквенной информации на русском и английском языках.

• Глубокая автоматизация: кроме выполнения программы, прибор самостоятельно определяет появление штатива для обработки, распознаёт наличие ванн и штативов, контролирует правильность конфигурации, тестирует состояние систем, напоминает о сроке годности используемых технологических жидкостей, по запросу выдаёт подсказки.

• Возможна реализация всех наиболее востребованных методик: по Паппенгейму, Романовскому-Гимзе, Лейшману, Граму, Папаниколау (модифицированная) и д.р.

• Высокая производительность. При применении простейших методик производительность составляет до 400-600 шт. стёкол в час.

• Штативы, ванны и поддоны, рассчитаны на 50, 25 или 10 стёкол. Возможно изготовление штативов для применения отечественных стекол.

• Габаритные размеры: 600 х 535 х 400 мм.

• Цена изделия - в 2-2,5 раза ниже цены зарубежных аналогов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Количество комбинированных станций 7 шт.
Количество станций сушки 1 шт.
Размер предметных стёкол, мм 75 X 25 X 1,2 ± (0,2)
Максимальное количество стёкол в штативе 50 шт. (или 25 шт.)
Температурный диапазон сушки 30 – 50 °С
Вентиляция рабочей камеры принудительная
Сенсорный графический экран 320 x 240 пкс
Мнемоническая индикация состояния станций светодиодное табло
Количество поставляемых с автоматом методик окраски препаратов, не менее 2
Максимальное программируемое количество методик окраски препаратов 30
Максимальное количество технологических операций в программе окраски 19
Максимальное количество наименований технологических жидкостей 50
Потребляемая мощность, не более 600 В·А
Масса прибора, не более 35 кг
Масса в полном комплекте поставки, не более 50 кг
Габаритные размеры прибора, не более

630 x 540 x 450 мм

Напряжение питание автомата ~ 220 ± 22 В (50 Гц)
