коагуляция
резание
фульгурация
холодная плазма (NO)

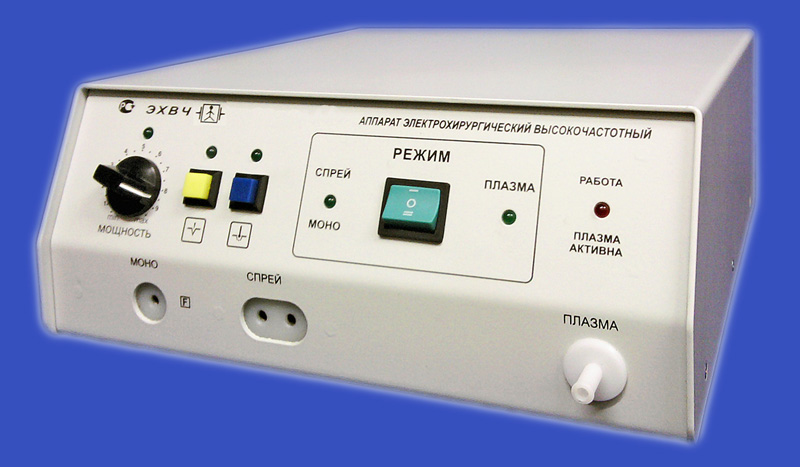

Специализированный аппарат ЭХВЧ, позволяющий осуществлять:
-NO-терапию
-малые хирургические вмешательства контактным методом (резание, коагуляция) и бесконтактным методом (спрей-коагуляция).
Лечебное воздействие монооксида азота (NO-терапия)– кардинально новое направление в медицине, методика, позволяющая эффективно лечить раны, раневую патологию, воспалительные процессы, трофические язвы, пролежни, гинекологические заболевания посредством монооксида азота.
Плазма – четвертое качественное состояние вещества, в которую оно переходит при температуре в десятки – сотни тысяч градусов С. «Холодной» ее называют, потому что ее температура в точке воздействия не превышает десятков градусов.
При продувании через камеру с плазмой газа-энергоносителя, на выходе образуется факел, который и является рабочим инструментом. В зависимости от мощности установки, скорости продувки и расстояния от сопла до обрабатываемого поля, температура в точке в точке воздействия меняется от тысяч до десятков градусов.
Энергоноситель – газ обязательно присутствует в работе плазменной установки. Установки, использующие инертный газ, громоздки, требуют специального обслуживания, баллонов высокого давления, что дорого и не удобно, такая система не может быть быстро задействована и в их работе практически не присутствует монооксид азота. Для нужд военно-полевых госпиталей были разработаны и введены в действие аппараты, в которых в качестве энергоносителя был использован ВОЗДУХ. Аппараты оказались простыми, дешевыми, постоянно готовые к работе, не требовательны к расходным материалам (газ, заправка баллонов, регулировка магистралей высокого давления, наличие специального обслуживающего персонала и пр.). Главное: лечебные свойства плазмы на основе воздуха оказались на много выше, чем на инертном газе, так как присутствует монооксид азота (NO).
Преимущества энергоносителя-воздуха.
В плазменной струе на основе воздуха происходит распад молекул воздуха на осколки – ионы, атомы, радикалы, обладающие очень высокой реакционной способностью. Взаимодействуя между собой, они образуют соединения, вт.ч. и такие, которые при обычной температуре получить невозможно. Образуемый при этом монооксид азота NOявляется основой для быстрого и эффективного лечения различных ран, язв, воспалений и пр. Использование монооксида азота (NO-терапия) в комплексном лечении гнойно-некротических поражений мягких тканей позволяет в короткие сроки ликвидировать раневую инфекцию и улучшить течение раневого процесса, сокращая на 3-4 суток процесс выздоровления.
Эффект лечебных свойств холодной плазмы с воздушным энергоносителем испытан в клиниках РФ и в армейских подразделениях. Заживлялись раны, которые считались смертельными, трофические язвы, последствия диабета, тяжелые ангины, гинекологические заболевания, пролежни и т.д.
Примеры применения «холодной» плазмы.
• Гинекология: эрозия шейки матки, гнойно-воспалительные заболевания параметрия, матки и ее придатков, трубно-перитонеальное бесплодие. Лечение эрозии шейки матки производилось направленным потоком холодной плазмы с NO. После такого воздействия воспаленные ткани отторгались, а на месте эрозии образовывается здоровая и хорошокровоснабженная ткань. Процедура безболезненна, кратковременна, эффективна, не оставляет рубцов как после электрообработки и обработки жидким азотом, что особенно важно, для молодых нерожавших женщин.
• Дерматология: язвы, дерматиты, экземы, лишаи.
• Травматология и ортопедия: свищи, раны, открытые переломы.
• Стоматология: гингивит, пародонтоз, стоматит.
• Отоларингология: воспаления, риниты, отиты, кровотечения носовые
• Ветеринария: операции на перенхиматозных органах, операции на загрязненных ранах, поскольку вырабатывающийся монооксид азота (NO) обладает хорошим бактериальным и ранозаживляющим действиями.
Технические характеристики
Рабочая частота, кГц 440
Диапазон нагрузок, Ом От 20 до 10000
Регулировка мощности Плавная
Режим - монополярный:
1 Количество выходов 3 (1-моно, 2-спрей, 3-плазма NO)
2 резание на нагрузке (выход 1) 800 Ом, Вт, не менее 50
3 коагуляция на нагрузке (выход 1) 800 Ом, Вт, не менее 40
4 спрей-коагуляция (выход 2) на нагрузке 800 Ом, Вт, не менее 35
5 Плазма (выход 1) воздушная смесь с NO
6 Управление аппаратом: от педали (выход 1, 2), от переключателя (выход 3)
7 Адаптированное регулирование выходного напряжения в зависимости от изменения электрического сопротивления ткани осуществляется посредством мониторинга через электроинструмент
8 Полная защита от перегрузок (замыкание и холостой ход по выходу) аппаратура выдерживает неограниченное время
9 Электромагнитная совместимость соответствует международным нормам
10 Неограниченное время работы независимо от отдаваемой мощности (не требуется время на охлаждение)
11 Потребляемая мощность, питание от сети переменного тока 220±20%, 50-60 Гц, не более 170
12 Аппарат рассчитан на эксплуатацию при температуре +10 ÷ +35 °С, относительной влажности до 80% при температуре +25 °С
13 Корпус металлический пылезащитный
14 Габаритные размеры, мм , не более 255х300х110
15 Масса аппарата в комплекте, кг, не более 4
16 Средняя наработка на отказ, ч, не менее 5000
17 Средний срок службы, лет, не менее 3
18 Гарантийный срок службы при соблюдении потребителем условий эксплуатации и хранения 24 месяцев. Производитель осуществляет гарантийный и послегарантийный ремонт
19 Система эвакуации дыма Аппарат может дополнительно комплектоваться Эвакуатором Дыма МТУСИ по заявке
Комплектация аппарата (электрохирургия + NO-терапия)
1 Блок аппарата ЭХВЧ-50 NO 1
2 Педаль 1
3 Электрододержатель коагуляционный Øхв=1.2 мм 1
4 Электрод коагуляционный неизолированныйØхв=1.2 мм l=40 мм 5
5 Электрододержатель для спрей-коагуляции 1
6 Электрод нейтральный с кабелем 1
7 Шланг для подачи NO 1
8 Воронка 1
9 Мешок для NO-терапии 1
10 Руководство по эксплуатации 1
11 Сумка (кофр) 1
Комплектация аппарата (без электрохирургии, только NO терапия)
1 Блок аппарата ЭХВЧ-50 NO 1
2 Шланг для подачи NO 1
3 Воронка 1
4 Мешок для NO-терапии 1
5 Руководство по эксплуатации 1
6 Сумка (кофр) 1
