(резание, коагуляция, фульгурация, электродессикация, биполярная коагуляция)
переключение с режима резание на режим коагуляции и наоборот осуществляется кнопками на лицевой панели
Область применения:
- амбулаторная хирургия
- ЛОР-хирургия
- урология
- гинекология
- дерматокосметология
- ветеринария
|
|
Рабочая частота, кГц |
440 |
|
|
Диапазон нагрузок, Ом |
От 20 до 10000 |
|
|
Регулировка мощности |
плавная |
|
|
Монополярный режим: |
|
|
1 |
Количество выходов |
2 |
|
2 |
Резание на нагрузке 400 Ом, Вт, не менее |
100 |
|
3 |
Коагуляция на нагрузке 400 Ом, Вт, не менее |
80 |
|
4 |
Фульгурация на нагрузке 400 Ом, Вт, не менее |
60 |
|
5 |
Спрей-коагуляция |
по заявке |
|
6 |
Биполярный режим на нагрузке 50 Ом, Вт, не менее |
100 |
|
7 |
Управление аппаратом |
от педали |
|
8 |
Адаптированное регулирование выходного напряжения в зависимости от изменения электрического сопротивления ткани |
осуществляется посредством мониторинга через электроинструмент |
|
9 |
Полная защита от перегрузок (замыкание и холостой ход по выходу) |
аппаратура выдерживает неограниченное время |
|
10 |
Электромагнитная совместимость |
соответствует международным нормам |
|
11 |
Неограниченное время работы |
независимо от отдаваемой мощности (не требуется время на охлаждение) |
|
12 |
Потребляемая мощность, питание от сети переменного тока 220±20%, 50-60 Гц, не более |
200 |
|
13 |
Аппарат рассчитан на эксплуатацию при |
температуре +10 ÷ +35 °С, относительной влажности до 80% при температуре +25 °С |
|
14 |
Корпус |
металлический пылезащитный |
|
15 |
Габаритные размеры, мм , не более |
190х160х60 |
|
16 |
Масса аппарата в комплекте, кг, не более |
2 |
|
17 |
Средняя наработка на отказ, ч, не менее |
5000 |
|
18 |
Средний срок службы, лет, не менее |
3 |
|
19 |
Гарантийный срок службы при соблюдении потребителем условий эксплуатации и хранения |
24 месяцев. Производитель осуществляет гарантийный и послегарантийный ремонт |
|
20 |
Система эвакуации дыма |
аппарат может дополнительно комплектоваться Эвакуатором Дыма МТУСИ по заявке |
|
21 |
Улучшение постоперационного состояния больных и ускорение заживления |
аппарат может дополнительно комплектоваться прибором NO-терапии «Холодная Плазма МТУСИ» по заявке |
Комплектация аппарата
|
№ |
Наименование |
Базовая комплектация |
Гинекологи-ческая комплектация |
|
1 |

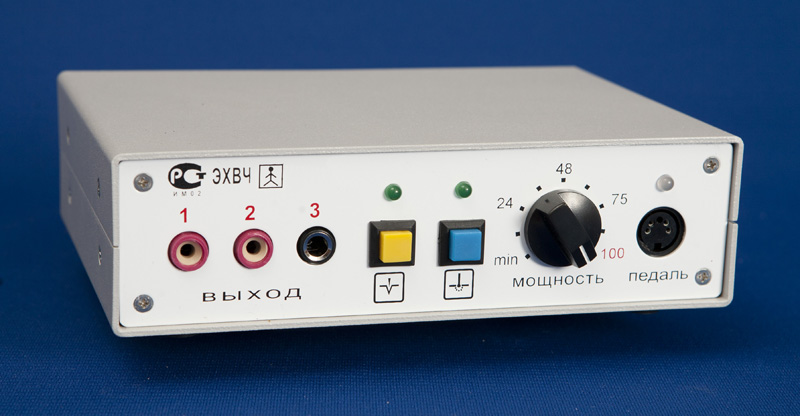

Блок аппарата ЭХВЧ-100 Р/К+би |
1 |
1 |
|
2 |
Педаль |
1 |
1 |
|
3 |
Электрододержатель коагуляционный Øхв=2.45 мм |
1 |
|
|
4 |
Электрододержатель коагуляционный Øхв=2.45 мм со съемным кабелем |
|
2 |
|
5 |
Электрододержательдля спрей-коагуляции |
по заявке |
|
|
6 |
Электрод коагуляционный неизолированныйØхв=2.45 мм l=40 мм |
5 |
5 |
|
7 |
Электрод коагуляционный изолированныйØхв=2.45 мм l=65 мм |
|
5 |
|
8 |
Электрод коагуляционный изолированныйØхв=2.45 мм l=150 мм |
|
5 |
|
9 |
Пинцет биполярный с кабелем |
1 |
1 |
|
10 |
Электрод нейтральный с кабелем |
1 |
1 |
|
11 |
Руководство по эксплуатации |
1 |
1 |
|
12 |
Сумка (кофр) |
1 |
1 |
Для справки:
ФУЛЬГУРАЦИЯ - промежуточный метод между контактной монополярной коагуляцией и спрей - коагуляцией.
Метод монополярной коагуляции с увеличенным напряжением (по сравнению с обычной коагуляцией) на рабочем (активном) электроде.
Работа в этом режиме выполняется с помощью обычного коагуляционного электрододержателя и электрода.
Работает как в бесконтактном режиме (зазор между тканью и электродом составляет 0.5-1 мм), так и в режиме полного контакта с тканью.
Преимущества работы в режиме фульгурации:
- Патологически измененная ткань коагулируется прецизионно и более поверхностно, чем при обычной коагуляции (точечно), чем исключается воздействие на подлежащие и близлежащие ткани.
- Не требуется специальный электрододержатель.
- Идеально работает по сухой поверхности.
СПРЕЙ - КОАГУЛЯЦИЯ - идеальный режим, когда необходимо проведение поверхностной деструкции ткани на максимальной площади.
Во время проведения спрей-коагуляции электрод не касается ткани (бесконтактный режим), между тканью и электродом образуется электрическая дуга,
которая зажигается на определенном расстоянии между тканью и электродом, в зависимости от подаваемой мощности (от 3 до 8 мм).
Для метода спрей-коагуляции используется гнездо «СПРЕЙ» на передней панели аппарата и специальный Электрододержатель.
Преимущества работы со спрей - коагулятором:
- Поражающий фактор (тепловое воздействие) на подлежащие ткани при использовании спрей - коагуляции минимизирован.
- .Бесконтактная методика работы. При этом отсутствует прилипание инструмента к биологической ткани.
- Режим спрей - коагуляции работает без нейтрального электрода.
- Идеально подходит для работы на паренхиматозных органах.
ДЕССИКАЦИЯ (режим чистого разреза) – Метод монополярного резания с увеличенным напряжением (по сравнению с обычным резанием) на рабочем (активном) электроде.
Преимущества работы в режиме дессикация:
(выход 3 в режиме «Резание»).
1.Позволяет чисто рассекать кожу и иссекать поверхностные новообразования.
(При использовании тонкого 0,1-0,15 мм вольфрамого электрода). Коагуляционный некроз минимален.
2.При взятии биопсии достаточен небольшой участок ткани – отек минимален.
- Идеально работает по сухой поверхности.
При необходимости провести разрез с некоторой коагуляцией – используйте выход 2 в режиме «Резание».
